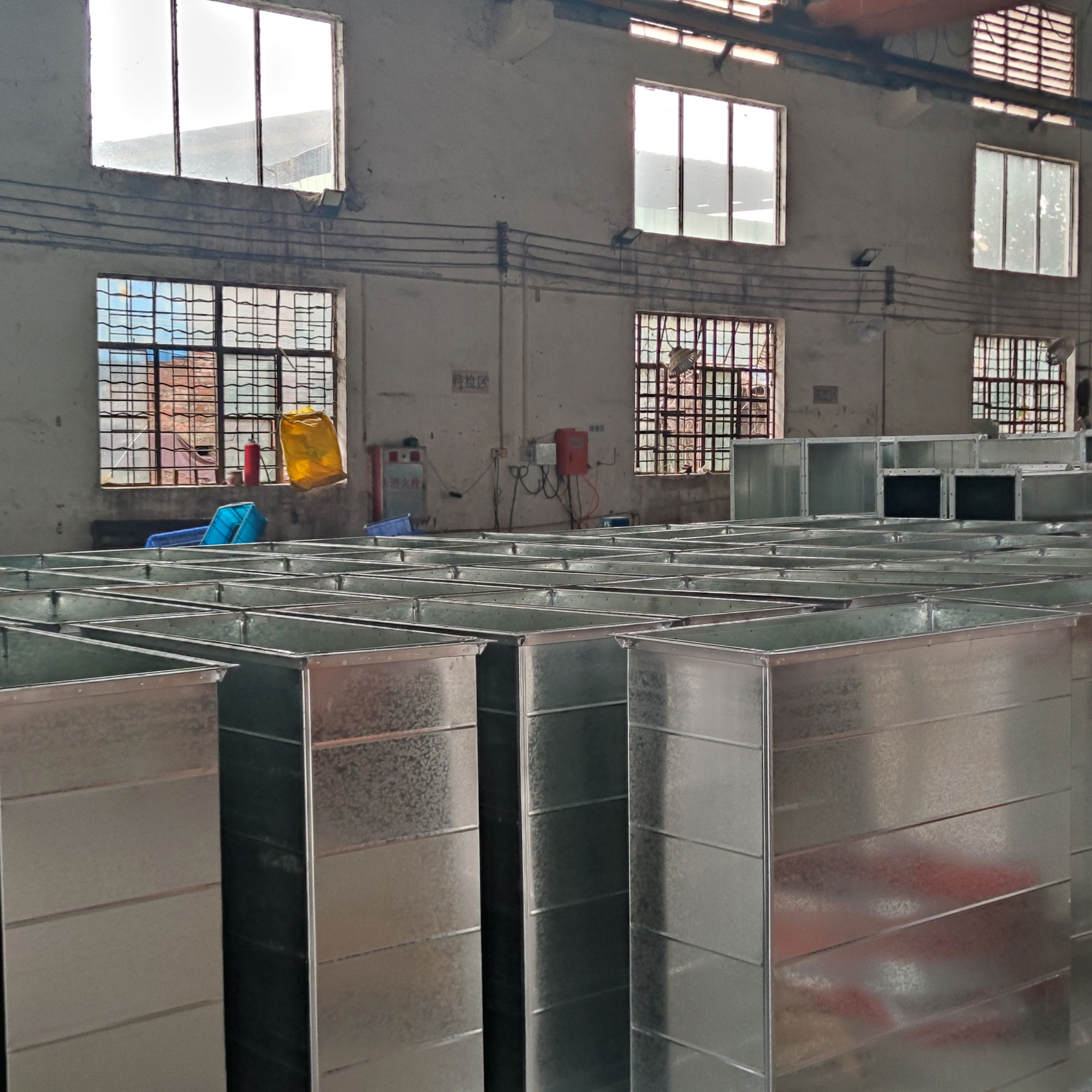

鍍(du)(du)鋅風管是通風系(xi)統中常(chang)用(yong)的(de)金屬管道，通過在鋼板(ban)表(biao)面鍍(du)(du)鋅形(xing)成(cheng)防(fang)腐層(ceng)。其厚度標準(zhun)由國家規(gui)(gui)范（如GB/T 13912、GB50243等）明確(que)規(gui)(gui)定，涵蓋(gai)鍍(du)(du)鋅層(ceng)厚度、鋼板(ban)基材厚度及適用(yong)場景。
關鍵標準：
GB/T 13912-2020：規定鍍鋅層(ceng)局(ju)部厚度≥35μm，平均厚度≥45μm。
GB50243-2016：按風管壓(ya)力(li)等級(ji)（低/中/高(gao)壓(ya)）劃(hua)分鋼(gang)板基材(cai)厚度(du)（如(ru)低壓(ya)系統邊(bian)長≤320mm時，厚度(du)≥0.5mm）。
  JGJ/T 141-2017：針對防排煙風管，要求(qiu)鍍鋅層雙(shuang)面總質量≥235g/m2（約(yue)合(he)雙(shuang)面厚度≥32.9μm）。
爭議點：
經濟(ji)性(xing)與耐久(jiu)性(xing)平衡：部分(fen)工程為(wei)降低成本采(cai)用(yong)(yong)非(fei)標薄鍍鋅(xin)層（如僅(jin)100g/m2），可能縮短(duan)使用(yong)(yong)壽命(ming)。
1.普通通風系統
低壓風管（≤500Pa）：邊長≤630mm時，鍍鋅鋼(gang)板厚度≥0.6mm。
中(zhong)高(gao)壓風管：邊長(chang)≥2000mm時，厚度需≥1.2mm（高(gao)壓系(xi)統(tong)需額(e)外加固）。
2.防排(pai)煙系統
 需(xu)滿足耐(nai)火極限要求(qiu)，鍍鋅(xin)層雙面總質量(liang)≥235g/m2，且(qie)鋼(gang)板厚度需(xu)增(zeng)加10%~20%。
3.潮(chao)濕/腐蝕(shi)環境
建議(yi)鍍(du)鋅層(ceng)(ceng)厚(hou)度≥80μm（如地鐵工程），或采(cai)用鋅鋁合金鍍(du)層(ceng)(ceng)。
數(shu)據支持：
  實驗表(biao)明(ming)，鍍鋅層厚度(du)從(cong)45μm提升至80μm，耐鹽霧腐蝕時間(jian)可延長(chang)3倍以上(shang)。
三、鍍(du)鋅(xin)層厚度的檢測(ce)與(yu)驗收
檢測(ce)方法(fa)：
磁性測厚儀(yi)：現場快速測量，誤差需控制在±10%內。
稱重(zhong)法：按GB/T 13912標準，通過單(dan)位面積(ji)鋅層質量(liang)換算厚度（1g/m2≈0.14μm）。
驗收要點：
鍍鋅層需均勻無漏鍍，焊(han)縫處(chu)(chu)需二次防腐處(chu)(chu)理(li)。
爭議(yi)：部分項目僅(jin)抽(chou)檢5%點(dian)位，可能掩蓋局部不達標問題(ti)。
四、常(chang)見誤區與解決方案
誤區1：“鍍鋅(xin)層(ceng)越(yue)厚越(yue)好”
事(shi)實：過(guo)度(du)加厚可(ke)能(neng)降低鋼板柔韌性，增(zeng)加成本。建議按(an)國標上限1.5倍即可(ke)。
誤區2：“忽(hu)略(lve)基材厚(hou)度”
案例(li)：某項目(mu)鍍鋅(xin)層(ceng)達標但鋼板(ban)厚度不足(zu)（0.4mm替代0.75mm），導致風管(guan)變形。
解決方案：
優先選用大型鋼(gang)廠合規產(chan)品(pin)（如寶(bao)鋼(gang)、首鋼(gang)）。
  簽訂(ding)合同(tong)時明確(que)標注(zhu)“雙標驗收”（鍍(du)鋅(xin)層+鋼板厚度）。
五(wu)、未來(lai)趨(qu)勢(shi)與(yu)行業建(jian)議
趨勢：
環保鍍鋅技(ji)術(shu)：無鉻鈍化工藝(yi)逐步替代傳統鍍鋅。
復(fu)合涂(tu)層(ceng)：鍍(du)鋅+環(huan)氧樹脂涂(tu)層(ceng)可提升耐腐蝕性50%以上。
建議：
定期更新國標知(zhi)識（如2025年將修訂GB/T 13912）。
腐(fu)蝕高(gao)風(feng)險(xian)項目建議(yi)鍍(du)鋅層厚(hou)度(du)≥60μm。
